1、配置前的準備

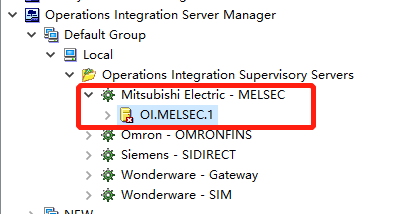

1）需要提前安裝好MELSEC驅動，可在SMC中展開Operations Integration Server Manager,查看是否已經安裝好MELSEC.

注：從2020R2版本開始常見PLC的驅動安裝包已經集成到ASP安裝包中，可在安裝包中直接安裝。
2）配置好對應的三菱 PLC，并確保安裝MELSEC驅動的電腦可以Ping通PLC IP，

2、驅動配置過程
1）打開SMC，展開Operations Integration Server Manager》Default Group》Local》Operations Integration Supervisory Server》Allen-Bradley-MELSEC》OI.MELSEC.1》Configuration。

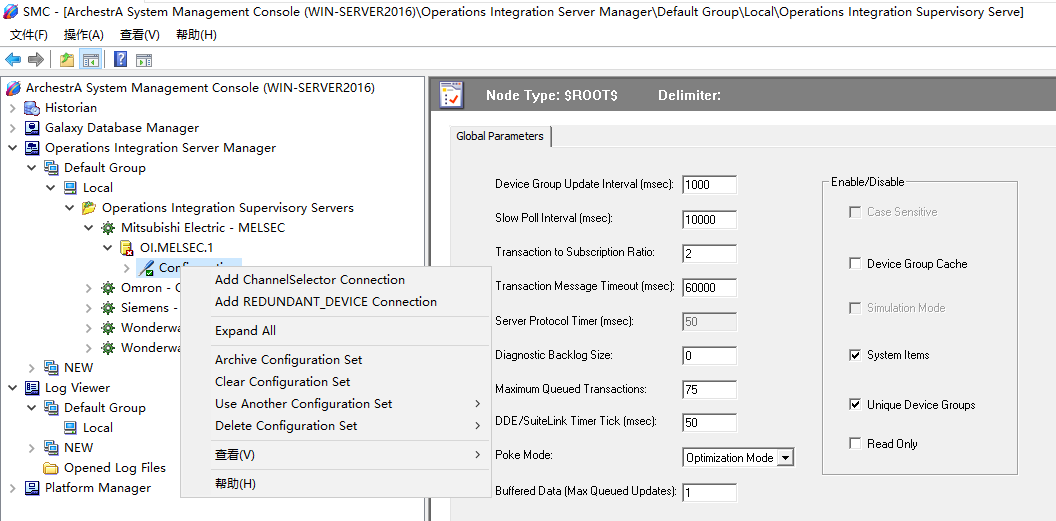

2）左鍵單擊選中PORT，之后右鍵，點擊Add ChannelSelector Connection。

注：可對此Connection進行命名，例如PLC1,此處為默認名。后續Connection均可重命名，此例均為默認。
3）在此Connection內，選擇Communication Type: UDP 、TCP 、SERIAL。

4）UDP連接

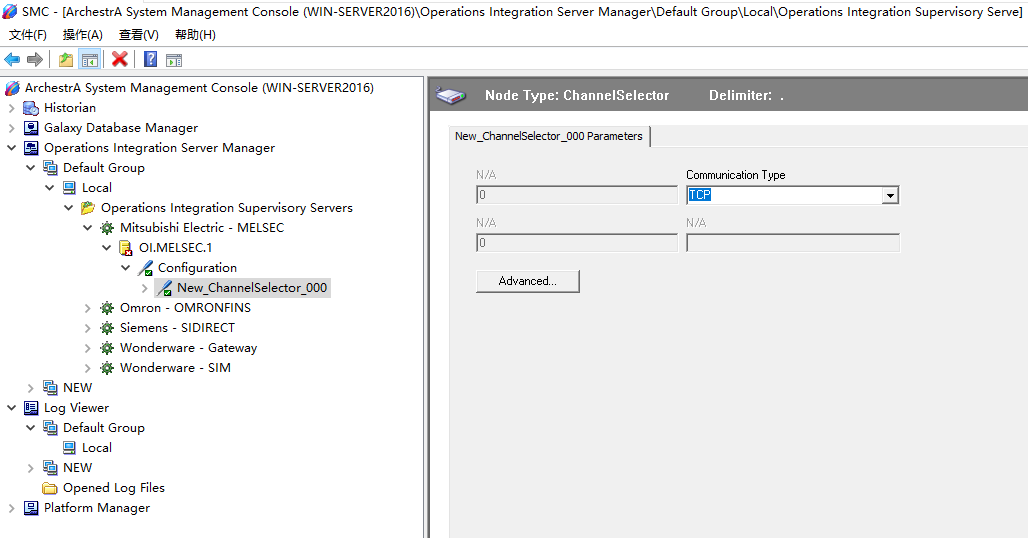

5）TCP 連接

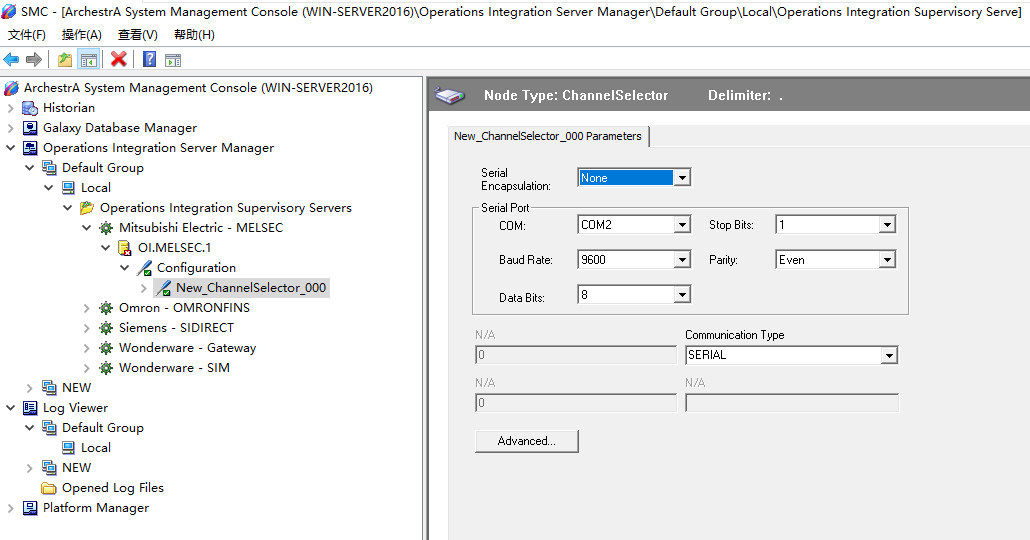

6）SERIAL 連接

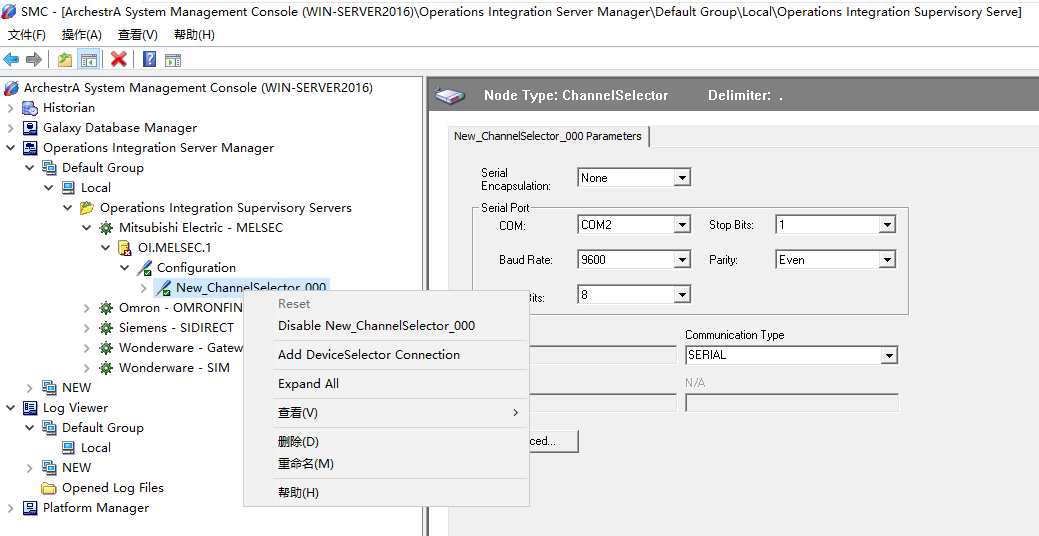

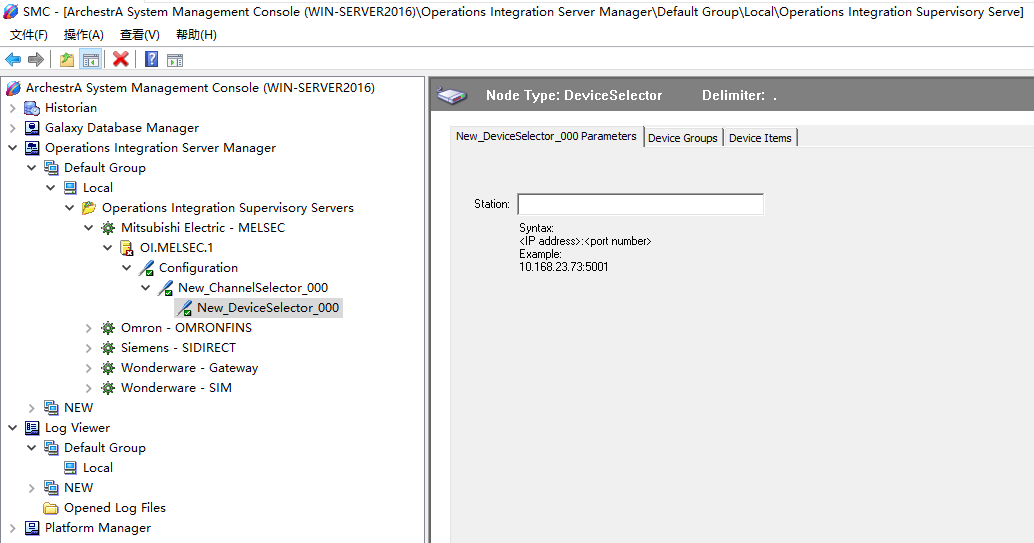

7）然后右鍵 Add DeviceSelector Connection

以上三種連接方式在Station分別有不同的連接方式：
（1）UDP 和TCP的方式如下：
   <IP address>:<port number>
（2）Serial的方式如下：
<station number>

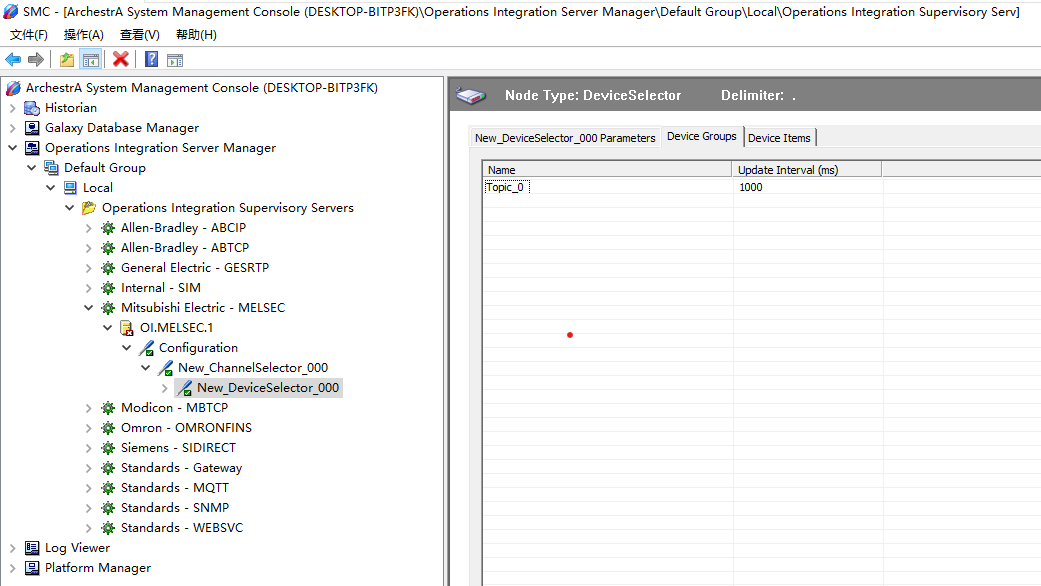

8）然后配置Device Groups(也是我們常說的Topic) 如下圖

3、INTOUCH配置連接

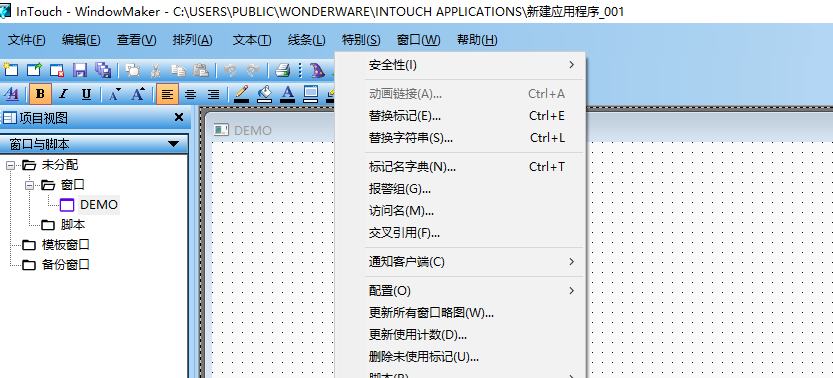

1）新建好InTouch工程后，打開Maker，點擊特別》訪問名。

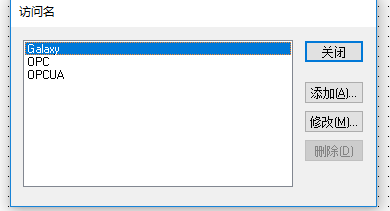

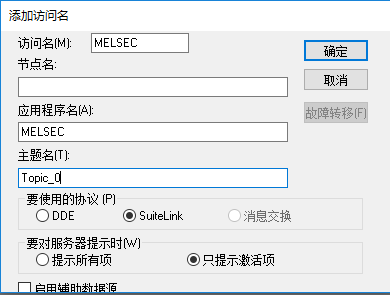

2）在訪問名界面中點擊添加，訪問名可自定義，節點名為MELSEC驅動所在電腦的IP或計算機名，應用程序名為驅動名字為MELSEC,主題名為對應Device Group內的通道名T1，點擊確定，保存此訪問名。

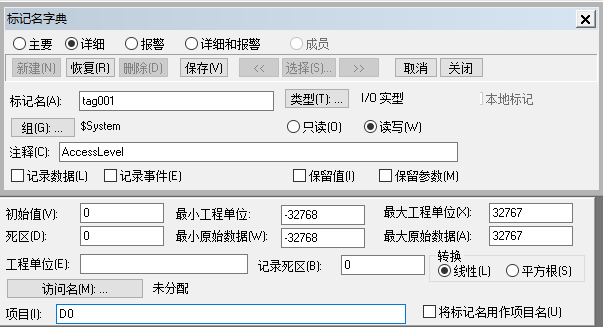

3）點擊特別》標記名字典，進行變量創建。點擊訪問名，對此點配置對應的訪問名，并在項目名里面填寫對應PLC的物理地址。

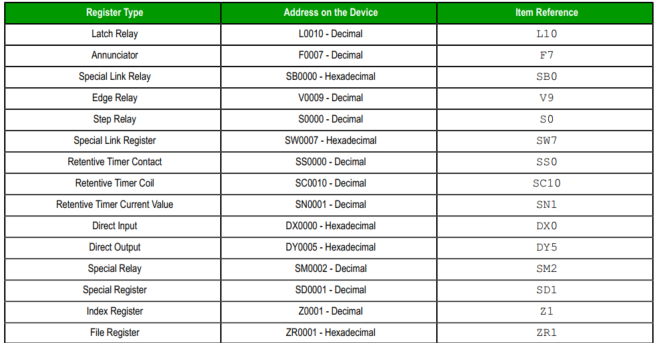

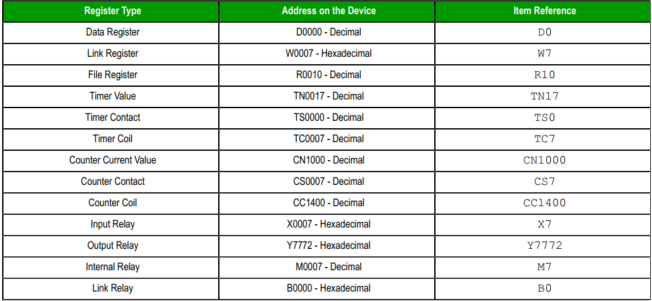

項目名稱填寫規則舉例如下：

更多詳細內容可以參考《MELSEC OI Server User Guide.PDF》
